電流互感器的接線方法
方法/步驟
-
看一下接線的總的線路圖，需要電流互感器共3組，6根線，電壓線要3根，零線1根就可以了。
-
把三個互感器穿到三根火線ABC相上，注意這里方向要順著電流來的方向，對應的互感器從P1到P2穿過去。
-

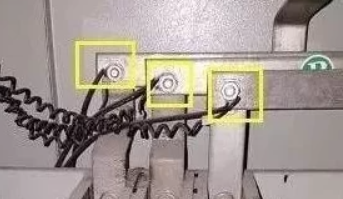

S1和S2是接互感器的信號線的，要用1.5mm的多芯的銅線才行，把3個互感器的s1和s2端子引出來，如圖所示。
-
現在接電壓線，分別從ABCN相電源上并聯四根電壓取樣的線，也是要用1.5毫米的多芯銅線才行。
-
取出電表，電表接線蓋子上有接線圖的圖，拍下來照著做，然后打開接線蓋子。
-
穿A相的互感器的S1S2接線為S1--1 S2--3 A線電壓線接2。
穿B相的互感器的S1S2接線為S1--4 S2--6 A線電壓線接5。
穿C相的互感器的S1S2接線為S1--7 S2--9 A線電壓線接8。
N線接10。 -
三項的電壓線和電流線不要搞錯了，一定不要接混。還有電流互感器穿線方向不要弄反了，要順著電表轉動的方向走，不能反著來，不然電表會反轉。
